- ZMS offre des services personnalisés.
- Le câble solaire TÜV 2PfG 1169 est un câble photovoltaïque à la structure simple et aux performances stables.
- Il est conforme aux normes de certification européennes TUV.
- Doté d’une excellente résistance aux intempéries et de performances électriques, il convient aux systèmes de production d’énergie photovoltaïque domestiques et industriels.
- Même dans des conditions environnementales difficiles, le câble conserve des performances stables et peut être utilisé en extérieur sur le long terme.
- Il présente des avantages en termes d’éco-efficacité.
Structure
Section du conducteur : 1,5 mm2～120 mm2 (d’autres spécifications peuvent être adaptées)
Conducteur : fil de cuivre étamé, classe VDE0295/IEC60228.5
Isolation : copolymère de polyoléfine réticulé par faisceau d’électrons
Gaine : polyoléfine copolymère réticulée par faisceau d’électrons, résistante aux UV et à l’ozone
Couleur de la gaine : spectre complet de couleurs
Propriétés électriques
Tension nominale U0/U : 0,6/1 kV AC ; 0,9/1,5 kV DC
Tension continue maximale autorisée : 1,8 kV DC (conducteur/conducteur, système non mis à la terre, circuit non chargé)
Résistance d’isolation : 1000 MΩ-km
Test d’étincelle : 6000 V AC (8400 V DC)
Résistance à la tension : 6500 V AC pendant 5 min
Propriétés thermiques
Température nominale : -40°C à +120°C
Tension maximale : Température ambiante : -40℃ ~ +90℃
Température maximale au niveau du conducteur : 120℃ (20000h) selon IEC/EN 60216-1
Température de court-circuit : 200℃/5 sec
Essai d’endurance thermique : Selon EN 60216-2 (indice de température +120° C)
Essai de pression à haute température : Selon EN 60811-3-1
Résistance à la chaleur humide : Selon EN 60068-2-78 avec 85% d’humidité
Propriétés mécaniques
Rayon de courbure minimum : 4×OD (fixe), 5×OD (flexion)
Pénétration dynamique : Selon 2 PfG 1169/08.2007 Annexe F
Propagation de l’entaille : Selon 2 PfG 1169/08.2007 Annexe G
Résistance à la traction et allongement de l’isolation et de la gaine : Selon EN 60811
Durée de fonctionnement : au moins 25 ans à 90°C (approuvé par TUV/UL)
Propriétés chimiques
Résistance à l’ozone : Selon EN 50396 partie 8.1.3 Méthode B
Résistance aux intempéries et aux UV : Selon HD 605/A1
Résistance à l’ammoniac
Très bonne résistance aux huiles et aux produits chimiques
Haute résistance à l’usure et à la robustesse, résistance à l’abrasion
Résistance aux acides et aux alcalins : Selon EN 60811-2-1 (acide oxalique et hydroxyde de sodium)
Retardateur de flamme : selon EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2
Faible émission de fumée : selon IEC 61034, EN 50268
Sans halogène : selon EN 50267-2-1, IEC 60754-1
Faible corrosivité des gaz : selon EN 50267-2-2, IEC 60754-2
Avantages : il s’agit d’un composé réticulé par faisceau d’électrons, résistant aux UV et à l’ozone, résistant à l’hydrolyse, résistant aux températures élevées, le matériau ne fond pas et ne s’écoule pas; il a une bonne flexibilité; il a une longue durée de vie, supérieure à 25 ans à des températures élevées de 90 ℃. Il convient à tous les connecteurs couramment utilisés.

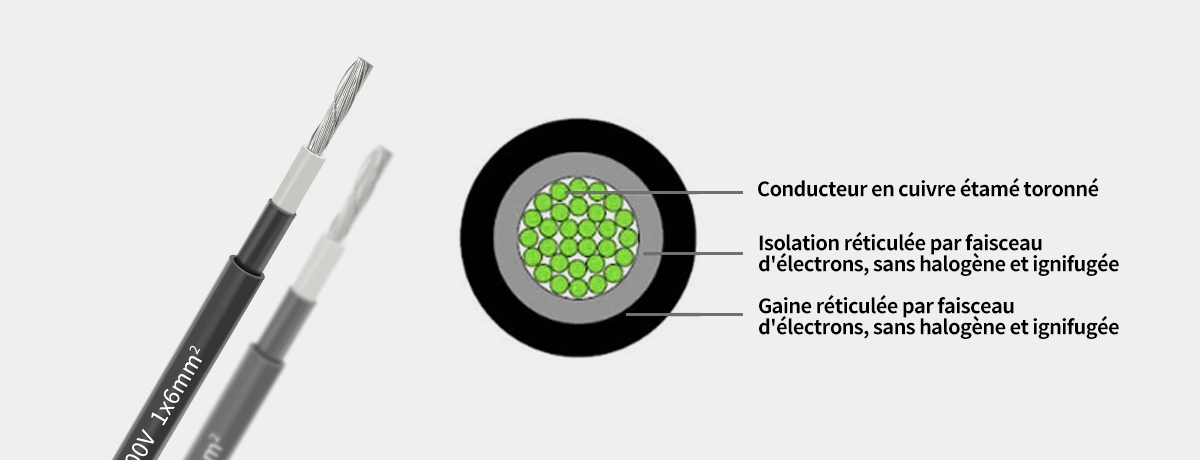

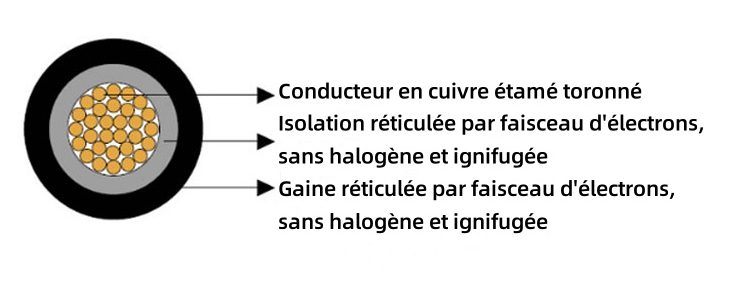

Structure
Conducteur : Conducteur en cuivre étamé toronné selon DIN VDE 0295 et IEC 60228 Classe 5
Isolation : Composé réticulé par faisceau d’électrons, sans halogène et retardateur de flamme
Gaine : Réticulé par faisceau d’électrons, composé sans halogène et retardateur de flamme, noir
Choisir la bonne longueur du câble solaire
Les différents modèles de câbles PV ont leurs propres caractéristiques et scénarios d’application. Pour les paramètres spécifiques et l’application du câble, celui-ci doit être sélectionné en fonction des besoins réels et de l’utilisation de l’environnement. Le choix du bon modèle de câble PV peut rendre la connexion électrique du système PV plus sûre et plus stable, et contribuer à améliorer l’efficacité de la production d’énergie du système.
| Section nominale de chaque noyau（mm2） | Structure（mm） | Diamètre nominal du conducteur（mm） | Épaisseur nominale de l’isolation（mm） | Épaisseur nominale de la gaine（mm） | Diamètre nominal global（mm） | Poids nominal（kg/km） |
| 1X1.5 | 30/0.25 | 1.58 | 1.14 | 0.82 | 5.4 | 52 |
| 1X2.5 | 50/0.25 | 2.04 | 1.14 | 0.82 | 5.8 | 67 |
| 1X4.0 | 56/0.30 | 2.59 | 1.14 | 0.82 | 6.4 | 87 |
| 1X6.0 | 84/0.30 | 3.17 | 1.14 | 0.82 | 7.0 | 113 |
| 1X10.0 | 78/0.40 | 4.07 | 1.52 | 0.82 | 8.6 | 178 |
| 1X16.0 | 128/0.40 | 5.22 | 1.52 | 0.82 | 9.8 | 254 |
| 1X25.0 | 199/0.40 | 6.50 | 1.52 | 0.82 | 11.1 | 363 |
| 1X35.0 | 279/0.40 | 7.71 | 1.52 | 0.82 | 12.3 | 473 |
Description du produit ZMS
Les câbles solaires sont découpés selon votre commande. A noter qu’il peut y avoir +/- 3% de différence, correspondant à la marge d’erreur de la machine et/ou du fabricant de câble : nous contrôlons les longueurs afin d’être au plus juste.
Avantages de l’emballage
Le plateau de chargement est fabriqué en bois de distillation, économique et respectueux de l’environnement.
L’agencement raisonnable permet de maximiser l’utilisation de l’espace et d’économiser des coûts.
Chaque couche est recouverte d’un couvercle en bois, ce qui permet d’éviter l’extrusion.
L’intérieur et l’extérieur de l’emballage sont enveloppés d’un film PE résistant à l’humidité, ce qui permet d’obtenir un bon effet de résistance à l’humidité.
Informations complémentaires
Ce conducteur est sans halogènes (pas de flamme ni de propagation d’incendie), avec une faible émission de gaz toxiques et aucun gaz corrosif.
Note : Le câble photovoltaïque TÜV doit être conservé au sec et ventilé à l’intérieur lorsqu’il est stocké et placé dans un endroit à l’abri de la lumière pour le protéger de l’humidité, de la lumière du soleil ou des températures élevées.
Le câble photovoltaïque est un câble spécial conçu pour les systèmes de production d’énergie photovoltaïque, qui est chargé de connecter les modules photovoltaïques, les onduleurs et d’autres équipements comme moyen de transmission de l’énergie et de contrôle du système. Le fait de ne pas utiliser des câbles spécialisés pour les applications solaires affectera la durée de vie de l’ensemble du système.
Les câbles PV sont généralement disponibles en différents modèles tels que TUV, PV1-F, PV1-R et H1Z2Z2-K. Les câbles PV du modèle TUV sont des produits conformes aux normes européennes de certification TUV pour une excellente résistance aux intempéries et d’excellentes performances électriques pour les systèmes d’alimentation PV résidentiels et industriels.
À propos du TÜV 2PfG 1169
Le modèle TÜV est un câble photovoltaïque simple et stable qui répond aux normes européennes de certification TUV. Les câbles TÜV présentent d’excellentes propriétés climatiques et électriques, ainsi qu’une bonne résistance à la flexion à basse température et à l’huile, et conviennent aux systèmes de connexion CC pour les centrales photovoltaïques.
Caractéristiques principales
Transmission efficace : La transmission efficace de l’électricité réduit les pertes d’énergie. Ce câble utilise des matériaux et une structure spéciaux qui contribuent à améliorer l’efficacité de transmission de l’électricité.
Fonctionnement stable : Ce câble possède des performances électriques stables, garantissant ainsi le bon fonctionnement du système électrique. Même dans des conditions difficiles telles que des températures élevées, basses ou humides, le câble maintient ses performances stables.
Durabilité : Les câbles solaires de type TÜV se distinguent par leur grande durabilité, ce qui les rend adaptés à une utilisation à long terme en extérieur. Cette caractéristique offre de vastes perspectives d’application dans les systèmes de production d’énergie solaire.
Facilité d’entretien : Comparés aux câbles électriques traditionnels, les câbles solaires TÜV sont plus faciles à entretenir. Grâce à leurs matériaux et leur structure spéciaux, ces câbles nécessitent moins de remplacements et de réparations.
Écologique et économe en énergie : En tant que source d’énergie propre et renouvelable, l’énergie solaire photovoltaïque répond aux principes de préservation de l’environnement et d’économie d’énergie. Les câbles CC photovoltaïques, indispensables aux systèmes de production d’énergie solaire, présentent également des avantages écologiques et énergétiques.
Applications
Énergie solaire pour l’utilisateur
Petite source d’énergie. Utilisée pour la vie militaire et civile dans les zones reculées sans électricité, telles que les plateaux, les îles, les zones pastorales, les postes frontières, pour l’éclairage, la télévision, l’enregistrement radio, etc ;
Système de production d’électricité domestique sur le toit de 3 à 5 kW ;
Pompe à eau photovoltaïque : résoudre le problème de l’irrigation de l’eau potable dans les puits profonds dans les zones sans électricité ;
Domaine de la circulation
Feux de navigation, feux de signalisation routière/ferroviaire, feux d’avertissement/de signalisation routière, feux de rue Mikado, feux d’obstacle à haute altitude, cabines téléphoniques sans fil pour les routes/chemins de fer, alimentation électrique sans surveillance pour les équipes routières, etc.
Communication/domaine des communications
Station solaire de relais à micro-ondes sans surveillance, station d’entretien de câbles à fibres optiques, système d’alimentation électrique pour la radiodiffusion/communication/radiomessagerie ; système photovoltaïque de téléphonie rurale, petite machine de communication, alimentation électrique du GPS du soldat, etc.
Domaines pétrolier, maritime et météorologique
Système solaire de protection cathodique des oléoducs et des vannes de réservoirs, alimentation électrique d’urgence et de survie des plates-formes pétrolières, équipements de détection marine, équipements d’observation météorologique/hydrologique, etc.
Centrales photovoltaïques
Centrales photovoltaïques autonomes, centrales éoliennes et solaires complémentaires, divers types de grandes stations de recharge de parking, etc.
Domaine architectural
Combinaison de la production d’énergie solaire et des matériaux de construction dans les bâtiments solaires pour atteindre l’autosuffisance énergétique dans les grands bâtiments.
