Introduction aux câbles à fibres optiques armés
Le câble à fibres optiques armé est un type de câble à fibres optiques. L’armure consiste à envelopper une autre couche de matériau d’armure à l’extérieur de la fibre optique, afin de protéger le câble optique des morsures d’animaux, de l’érosion due à l’humidité ou d’autres dommages. La couche protectrice en matériau d’armure contribue à améliorer la résistance à la pression, la résistance à la traction et la résistance aux morsures du câble optique, de sorte que le câble optique peut être utilisé normalement même dans des conditions défavorables, ce qui répond aux exigences du client en ce qui concerne le câble optique contre les morsures de rongeurs, l’humidité, l’érosion, etc. En raison de leur bonne résistance mécanique et de leurs propriétés électriques, de leur résistance à la pression élevée, ainsi que de leur forte capacité anticorrosion et antiérosion, les câbles à fibres optiques blindés ont un large éventail d’applications dans les domaines de l’énergie électrique, des communications et des chemins de fer, among others.
Nombre de fibres dans un câble à fibres optiques armé
Les câbles à fibres optiques armés ont différents types d’âmes, tout comme les câbles à fibres optiques ordinaires. There exists 12, 24, 36, 48, 72 et 96 âmes de câbles armés. Parmi eux, les câbles à 12 et 24 conducteurs sont de petits câbles optiques armés courants, souvent utilisés dans de petites occasions ; les câbles à 36, 48, 72 et 96 conducteurs sont de grands câbles optiques armés, adaptés aux projets de transmission de communications à grande échelle.
Classification des câbles à fibres optiques armés
En fonction du lieu d’utilisation, les câbles à fibres optiques armés peuvent être divisés en câbles à fibres optiques armés d’intérieur et en câbles à fibres optiques armés d’extérieur.
Câble à fibres optiques armé intérieur
Les câbles à fibres optiques à armure intérieure sont divisés en deux catégories : les câbles à armure simple et les câbles à armure double.
L’armure simple concerne les câbles à fibres optiques sans tresse en acier inoxydable.
L’armure double concerne les câbles à fibres optiques avec un tuyau en acier inoxydable et une tresse en acier inoxydable.
Prenons l’exemple d’un câble optique intérieur blindé unipolaire.
La structure d’un câble intérieur armé unipolaire est la suivante : fibre optique + aramide + tuyau en acier inoxydable + tresse en acier inoxydable + gaine extérieure.
L’aramide joue un rôle de traction ; le tuyau en acier inoxydable joue un rôle d’anti-pression, d’anti-flexion, d’anti-rongeur ; le fil tressé en acier inoxydable joue un rôle d’anti-torsion ; la gaine extérieure est généralement en PVC, mais il existe également des tuyaux en PVC ignifugé, en LSZH, en téflon, en silicone, etc. en fonction des différents rôles.
Benefits : haute résistance à la traction et à la compression, morsure anti-rongeur ; capacité à résister à des dommages dus à une torsion et à une flexion inappropriées ; construction simple, ce qui permet de réduire les coûts de maintenance ; adaptation à divers environnements difficiles et à des dommages causés par l’homme.
Inconvénients : poids plus élevé que les câbles à fibres optiques normaux. Le prix est plus élevé que celui d’un câble à fibres optiques ordinaire.
Câble à fibres optiques armé pour l’extérieur
Le câble en fibre optique blindé pour l’extérieur comporte une armure légère et une armure lourde.
L’armure légère est composée d’une ceinture en acier et d’une ceinture en aluminium. Son rôle est de renforcer le câble et d’empêcher les rongeurs de le mordre.
L’armure lourde est enveloppée d’un anneau de fil d’acier à l’extérieur ; elle est généralement utilisée dans les lits de rivière et les sous-marins. In general, les câbles à fibres optiques blindés sont plus chers que les câbles non blindés, et les ceintures en acier et en aluminium sont généralement beaucoup moins chères que l’aramide (l’aramide est principalement utilisé pour des occasions spéciales).

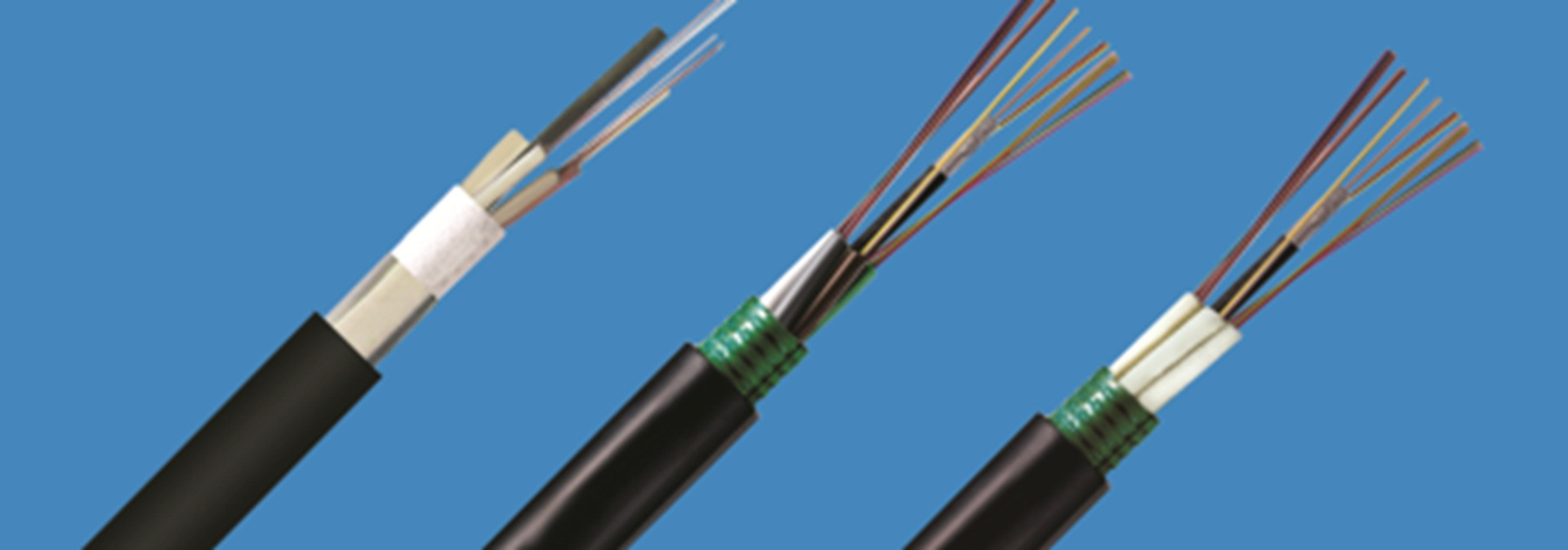

Câble optique mono-armure pour l’extérieur, modèles courants : câble optique GYXTW, câble optique GYTA, câble optique GYTS (sur la base de ces modèles, il est également possible de poursuivre l’extension). Le câble optique mono-armure est adapté à la pénétration des antennes, des ponts et des tuyaux en extérieur.
Câble à fibres optiques à double armure pour l’extérieur, modèles courants : câble à fibres optiques GYXTW53, câble à fibres optiques GYTA53, câble à fibres optiques GYTS53 (sur la base de ces modèles, il est également possible de poursuivre l’extension). Les câbles à fibres optiques à double armure conviennent à l’enfouissement direct à l’extérieur.
Câbles à fibres optiques à armure métallique modèles courants : câbles à fibres optiques GYXTS, câbles à fibres optiques GYTA33, câbles à fibres optiques GYTS33 (sur la base de ces modèles, il est également possible de poursuivre l’extension). THE câbles à fibres optiques armés de fils d’acier conviennent à l’enfouissement direct et à l’utilisation sous l’eau dans des conditions difficiles. Les câbles optiques de terrain sont armés de fils.
Type de câble en fibre optique armé
Le type de câble à fibres optiques armé se compose généralement de deux parties : le type de câble et le type d’armure.
Le type de câble indique les caractéristiques de base du câble, telles que le matériau d’isolation, le matériau de la gaine intérieure, etc. Le type d’armure indique la protection externe du câble, et les types d’armure couramment utilisés comprennent l’armure à double ceinture en acier, l’armure en fil d’acier rond fin et l’armure à ceinture en métal non magnétique. Therefore, le modèle spécifique de câble optique armé doit être déterminé en fonction du type d’armure utilisé.
For example, si un câble à fibres optiques armé porte le numéro de modèle YJV22, cela signifie qu’il utilise une isolation en polyéthylène réticulé (YJ), une gaine intérieure en PVC (V) et une double armure en ruban d’acier (2). Ce type de câble convient à une utilisation où une certaine protection mécanique est nécessaire, car la couche d’armure augmente la résistance mécanique du câble et le protège des effets de l’environnement extérieur.
Le numéro de modèle d’un câble à fibres optiques armé est composé du modèle de câble et du type d’armure, en fonction du type d’armure utilisé.
Les modèles courants de câbles à fibres optiques armés sont les suivants :
GY correspond à un câble extérieur en fibre optique pour la communication, X correspond à une structure tubulaire de faisceau central de câbles, T correspond à une structure remplie et W correspond à une gaine collée en polyéthylène sur ruban d’acier avec armure de piégeage.
Câble à fibres optiques de type GYTA
Utilisation en extérieur, remplissage de graisse, courroie en aluminium enveloppée longitudinalement d’une gaine extérieure en polyéthylène, environnement d’utilisation : aérien, pipeline.
L’indice de pression latérale de la courroie en aluminium n’est pas aussi bon que celui de la courroie en acier, mais l’effet anti-humidité et antirouille est meilleur que celui de la courroie en acier, et la courroie GYTA a une longue durée de vie lorsqu’elle est utilisée pour le filetage des tuyaux.
GYTY53 Câble à fibres optiques
Double gaine extérieure en polyéthylène, remplie de graisse, enveloppée longitudinalement d’une bande d’acier.
Utilisation : enfouissement direct.
Gaine double couche, bon effet d’aplatissement anti-compression, peut être utilisé comme anti-rongeur, GYTA53 est utilisé dans des endroits avec des exigences élevées de protection contre l’humidité, GYTY53 est utilisé dans des endroits avec des exigences élevées de résistance mécanique.
GYXTW
Utilisation en extérieur, type tube central, feuillard d’acier rempli de graisse avec fil d’acier – gaine en polyéthylène.
Usage environment : pipeline, aérien.
GJFJV（GJFJZY）

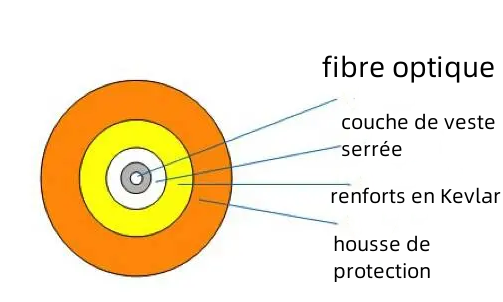

Utilisation en intérieur, renfort non métallique (aramide), gaine en chlorure de polyvinyle à revêtement étanche. Usage environment : utilisé pour retirer la sous-unité du câble à fibres optiques.
Résumés
Le câble à fibres optiques blindé est un type de câble à fibres optiques commun qui résiste à la pression, à la traction et à la morsure, et qui a un large éventail d’applications. Le câble à fibres optiques blindé est utilisé depuis longtemps dans certains projets de transmission de communication à grande échelle qui doivent protéger le câble optique, comme les autoroutes, les bâtiments urbains, les aéroports, les lieux publics, etc. Il est également adapté à certaines géomorphologies complexes et conditions géologiques difficiles, comme les rivières, les océans, les montagnes, etc.
Les câbles à fibres optiques armés sont disponibles dans une variété de spécifications, pour différents scénarios d’application et besoins, vous pouvez choisir différentes spécifications de câbles à fibres optiques armés afin d’améliorer l’efficacité et la stabilité de la transmission des signaux. ZMS s’engage à fournir des câbles à fibres optiques armés de haute qualité. Si vous souhaitez en savoir plus sur nos produits, do not hesitate to contact us !
