Le câble armé est une couche supplémentaire d’armure métallique à l’extérieur du câble traditionnel, qui présente une meilleure résistance mécanique et une meilleure résistance à la corrosion.Les applications du câble armé sont nombreuses.Cet article aborde ce sujet en détail.
Il convient à certaines occasions spéciales, par exemple dans les zones d’érosion par les pluies acides, les zones minières et d’autres environnements difficiles.
La pose souterraine est également un scénario d’utilisation courant. Par rapport aux câbles ordinaires, l’armure métallique peut protéger la structure interne du câble, améliorant ainsi la sécurité et la fiabilité.
Elle peut empêcher efficacement les rongeurs d’endommager le câble et améliorer l’antiparasitage du câble en ajoutant une couche de blindage, ce qui élargit le champ d’utilisation.
Structure des Câbles Armés
La structure d’un câble armé se compose principalement de plusieurs parties : l’âme du fil, l’isolation, le blindage, la couche de protection et l’armure métallique.
Le conducteur est la partie la plus centrale et constitue le principal moyen de transmission. Il s’agit généralement d’un conducteur en cuivre ou en aluminium.
Les conducteurs en cuivre sont plus conducteurs que les conducteurs en aluminium et présentent des avantages tels qu’une meilleure ductilité.
Les conducteurs en aluminium sont généralement utilisés comme conducteurs en alliage d’aluminium avec l’ajout d’autres métaux et sont moins chers.
L’isolation garantit que le courant transmis à l’intérieur du conducteur ne circule pas vers l’extérieur, ce qui empêche les fuites de courant et les courts-circuits et garantit la sécurité des personnes ou des objets à l’extérieur.
Les matériaux isolants sont principalement le XLPE et le PVC, le XLPE ayant une bonne résistance à la chaleur et un faible rayon de courbure, et le PVC ayant des propriétés physiques stables.
L’armure est la couche la plus externe de la structure et les matériaux d’armure couramment utilisés sont la ceinture d’acier, le fil d’acier, la ceinture d’aluminium, le tube d’aluminium, إلخ.
La ceinture d’acier, la couche d’armure en fil d’acier ont une perméabilité élevée, un bon effet de blindage magnétique, peuvent être utilisés pour les interférences à basse fréquence, mais peuvent également rendre l’armure du câble enterrée directement et sans pose de tuyaux, et abordable, dans l’utilisation réelle de plus.
Avantages des Câbles d’Alimentation Blindés
- La couche extérieure du câble armé a une structure dure, qui peut protéger efficacement le conducteur contre les dommages extérieurs. Elle garantit une sécurité et une fiabilité élevées de la transmission de l’énergie.
- La conception structurelle de l’armure métallique extérieure améliore considérablement sa résistance mécanique. Réduit le risque de dommages causés par l’extrusion et la collision.
- L’armure présente une forte résistance à la corrosion, ce qui permet de l’utiliser normalement dans un environnement défavorable.
- La couche d’armure peut être mise à la terre, ce qui permet de réduire la résistance de mise à la terre, d’augmenter le courant de défaut et de protéger les caractéristiques électriques de manière plus fiable.
- Le matériau d’isolation peut être le XLPE, c’est-à-dire le câble d’alimentation armé XLPE.
- Il y a plus de scénarios, qu’il s’agisse de câbles enterrés, de câbles aériens ou d’autres facteurs susceptibles d’endommager le câble, l’armure peut assurer la protection du câble.
Les avantages globaux des aspects ci-dessus permettent également au câble armé d’éviter les dommages causés par la perte du câble dans le processus de transmission de l’énergie, et de prolonger considérablement la durée de vie.
Types de Câbles Armés
En fonction des matériaux couramment utilisés pour l’armure, les câbles armés peuvent être divisés en câbles armés à bande d’acier, câbles armés à fil d’acier et câbles armés à fil d’alliage d’aluminium.
Câble Armé en Ruban d’Acier
L’armure en feuillard d’acier comprend généralement deux feuillards d’acier enroulés en spirale autour du câble, le feuillard d’acier extérieur se trouvant à peu près au-dessus du feuillard d’acier intérieur, et l’espace entre les feuillards d’acier intérieurs doit être couvert par le feuillard d’acier extérieur.
Câbles Armés en Fil d’Acier
Les câbles armés de fils d’acier sont constitués de fils d’acier à haute résistance enroulés en spirale autour de l’extérieur du câble.
Deux paramètres importants de l’armure en fil d’acier sont le nombre de fils et le pas des torons, qui assurent l’étanchéité de l’armure.
L’armure en fil d’acier peut prévenir les dommages mécaniques ; elle est généralement utilisée pour les lignes enterrées du réseau électrique.

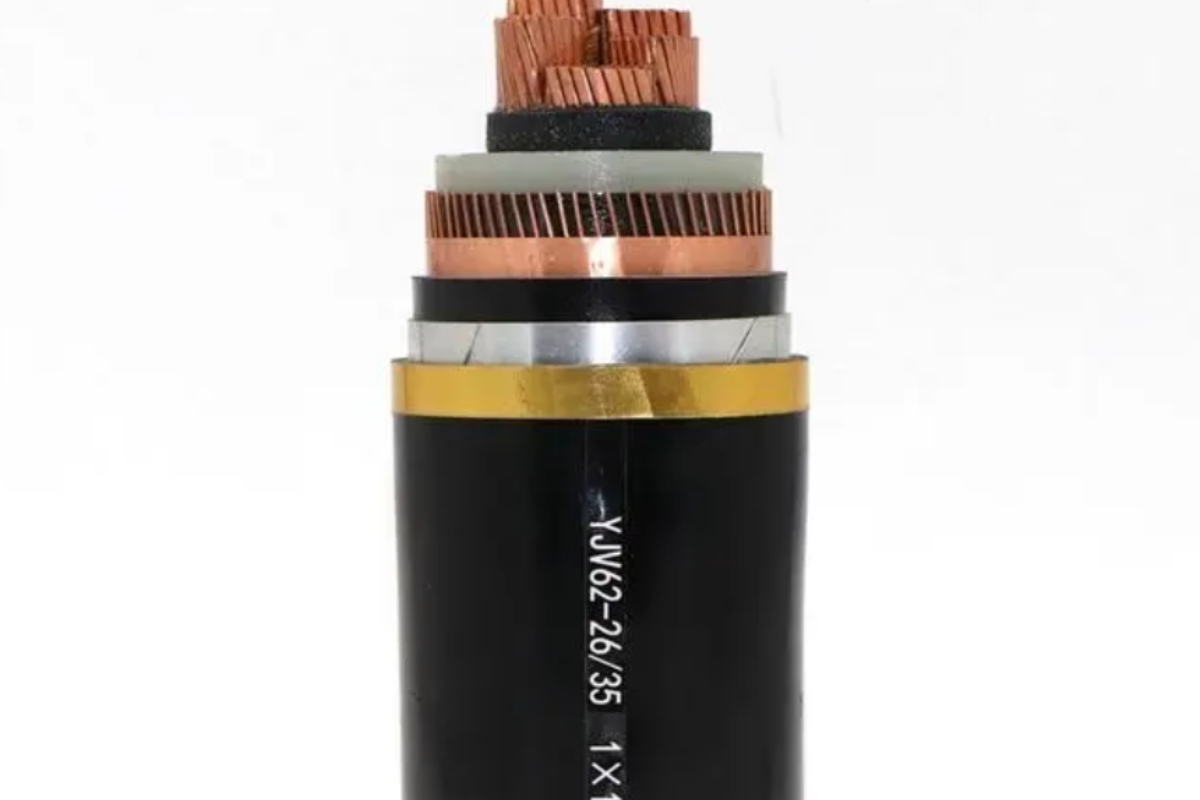

Câble Blindé en Alliage d’Aluminium
Lorsque le câble est unipolaire, le courant qui passe dans le câble unipolaire crée un champ magnétique qui provoque l’échauffement du fil.
Pour résoudre ce problème, le fil d’acier peut être remplacé par du fil d’aluminium non magnétique. Le fil d’aluminium peut donc être utilisé lors du choix de l’armure pour les câbles unipolaires.
Quelles sont les Applications des Câbles Armés ?
Les caractéristiques structurelles du câble armé garantissent sa grande résistance mécanique, l’armure peut fournir un support solide et protéger efficacement le conducteur contre les dommages extérieurs.
Lors de la pose souterraine, le câble peut résister à la pression au-dessus du sol et au sol en dessous, à l’abrasion de la roche ou aux dommages causés par les rongeurs en raison des pluies acides, des chocs et de l’écrasement, ce qui lui confère un degré élevé de prévention, de sécurité, de stabilité et de fiabilité.
Dans la pose souterraine, il convient de poser du sable, des briques de rembourrage et de veiller à ce que la profondeur du sol enterré ne soit pas inférieure à 800 mm.
Souvenez-vous de ce que nous avons dit plus haut à propos de l’armure : il y a l’armure en fil d’acier et l’armure en courroie d’acier. L’armure du câble sert non seulement à fournir une protection mécanique au câble, mais aussi à améliorer la résistance du câble à la déformation, la résistance à la compression et la résistance à la traction.
S’il s’agit d’une chute ou d’une tension élevée pour l’utilisation de scènes importantes, le câble armé à courroie d’acier est un bon choix, la courroie d’acier garantissant que le câble ne se déformera pas lorsqu’il sera soumis à différentes directions de la force.
Les câbles armés en fil d’acier conviennent aux scénarios où une installation verticale est nécessaire, et sont faciles à installer sans qu’il soit nécessaire d’ajouter des gaines.
Les câbles à haute tension sont couramment utilisés pour la transmission et la transformation entre les réseaux électriques, avec des tensions allant de 36 kV à 230 كيلو فولت.
Il existe des installations à grande échelle dans diverses régions, notamment dans les hautes montagnes, les déserts, les tempêtes, l’activité fréquente de la foudre et d’autres zones hostiles du point de vue de l’environnement.
Le câble haute tension blindé est alors un bon choix pour éviter les défaillances des composants du câble causées par la foudre.
كابل ZMS est un fournisseur de premier ordre de fils d’aluminium et de cuivre et de câbles armés qui sont fournis conformément aux normes européennes et internationales. Si vous avez besoin d’aide, n’hésitez pas à nous contacter.
