Avec le développement rapide des systèmes de communication par fibre optique, de plus en plus de câbles à fibre optique sont utilisés dans différents environnements. Il est donc devenu essentiel de veiller à ce que les câbles à fibres optiques puissent transmettre des données en toute sécurité, même dans des environnements difficiles. C’est pourquoi des câbles en fibre optique blindés ont été inventés au cours d’une exploration continue.

Qu’est-ce qu’un câble en fibre optique armé?

Le câble à fibres optiques armé est un type de câble à fibres optiques spécialement utilisé pour les communications longue distance. Il présente une bonne résistance mécanique et de bonnes propriétés électriques, ce qui permet de garantir la qualité de transmission des fibres optiques.
L’armure, c’est-à-dire l’utilisation de matériaux d’armure, consiste à envelopper l’extérieur de la fibre optique d’une couche d' »armure » protectrice. Cette couche d’armure confère au câble une plus grande résistance mécanique, une meilleure résistance à la pression et une plus grande capacité de traction. Elle protège le câble contre les morsures d’animaux, l’érosion par l’humidité ou d’autres dommages.
En outre, les câbles à fibres optiques blindés sont dotés de gaines, d’aramides, de tubes en acier léger et de couches de fibres optiques qui protègent le câble. La gaine en plastique protège contre les rongeurs, l’abrasion et la torsion. Le tube d’acier léger placé entre la fibre optique et la gaine extérieure assure une meilleure protection de la fibre optique au centre, et le Kevlar est placé à l’intérieur de la gaine extérieure pour recouvrir le tube d’acier.
Le câble à fibres optiques armé répond aux exigences des clients en matière de câbles à fibres optiques contre les morsures de rongeurs, l’humidité et l’érosion. Il permet au câble à fibres optiques de fonctionner correctement dans des conditions difficiles.

Structure de base et principe de fonctionnement

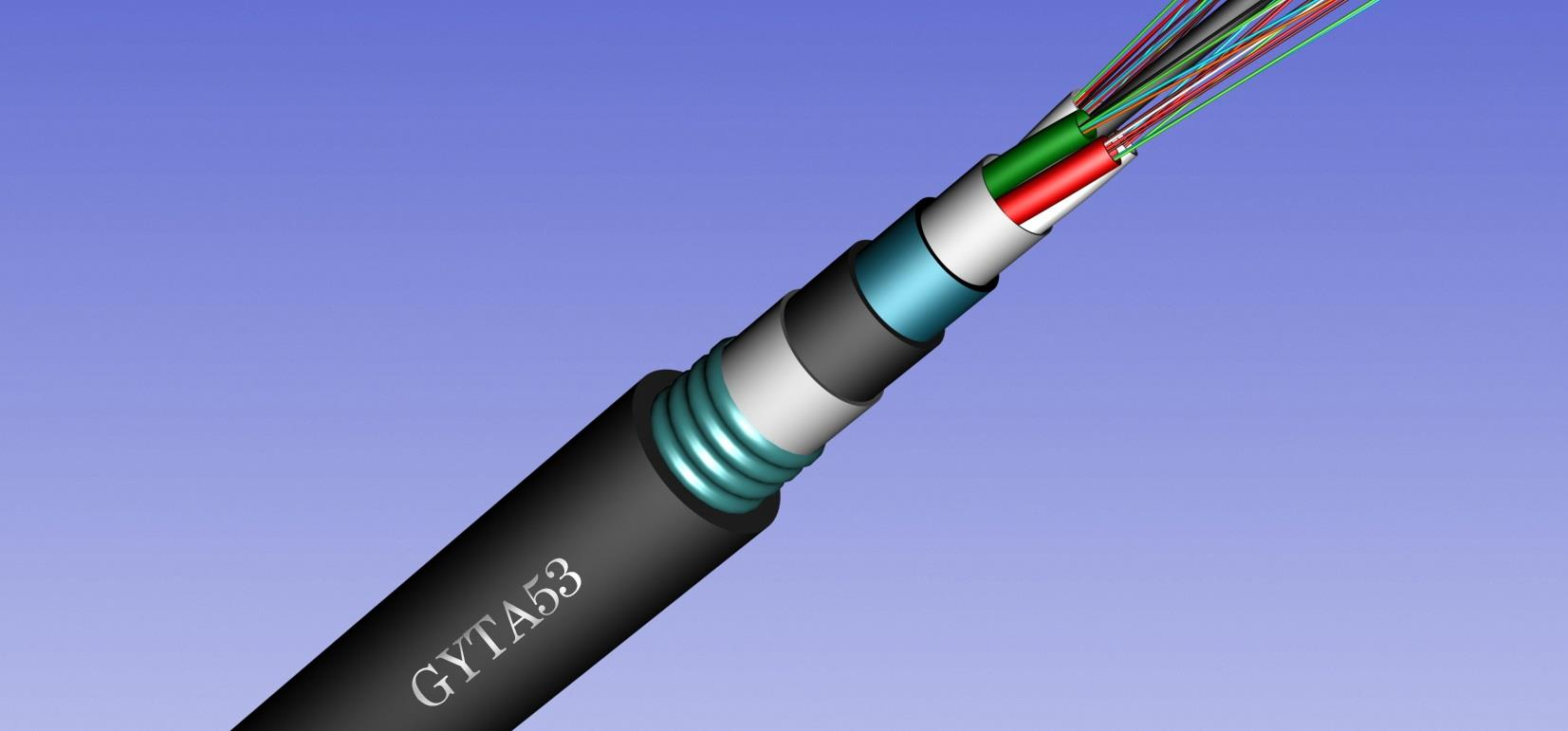

Les câbles à fibres optiques armés se composent d’une fibre centrale, d’une couche protectrice enveloppant la fibre et d’une armure à haute résistance. Cette armure protège la fibre centrale contre les dommages lorsque le câble est pressé ou tiré par des forces extérieures, assurant ainsi son fonctionnement normal dans des environnements extrêmes.

Le matériau d’armure ne doit pas nécessairement être du métal, il peut s’agir de fils de fibres, de fils de verre, de polyéthylène, etc. La seule différence entre les câbles à fibres optiques armés et non armés est que les câbles à fibres optiques armés ont une couche de protection extérieure supplémentaire utilisée pour le câble à fibres optiques.
Les câbles à fibres optiques blindés fonctionnent selon le même principe que les câbles à fibres optiques ordinaires. Lorsqu’un signal optique traverse une fibre optique, il est converti en un signal électrique, qui est ensuite traité par un circuit électronique intégré. Pendant le processus de transmission du signal, l’armure évite à la fibre optique d’être pliée et étirée sous l’action de la couche protectrice, ce qui garantit la stabilité de la transmission du signal.

Quels sont les avantages et les inconvénients des câbles à fibres optiques armés ?

Avantages

1、Haute résistance à la traction et à la compression, résistance à la corrosion, durabilité : le câble à fibre optique blindé présente une bonne résistance à la traction et à la compression lors de la pose, ce qui permet d’éviter les dommages causés par les chocs extérieurs. Grâce à sa conception structurelle robuste, le câble optique blindé peut non seulement conserver de bonnes performances en cas de changements dans l’environnement extérieur, mais aussi fonctionner normalement dans des environnements humides, acides et alcalins et d’autres environnements difficiles, ce qui réduit le risque de défaillances dues à des facteurs environnementaux et prolonge la durée de vie du câble.
2、Bonne performance de protection : le câble optique blindé extérieur dans l’armure métallique extérieure et la gaine extérieure sous la double protection, a une bonne performance de protection, peut garantir que le cœur du câble n’est pas endommagé, et a une résistance mécanique globale élevée. Le câble optique armé peut prévenir efficacement les dommages causés par les rats et d’autres animaux grâce à l’armure métallique externe.
3、Bonne flexibilité, construction facile, réduction des coûts de maintenance : le câble à fibre optique armé a un certain degré de flexibilité et de résistance, il convient mieux aux environnements et aux méthodes d’installation en flexion. Cette conception du câble à fibres optiques armé rend également le processus d’installation et de maintenance plus pratique, ce qui contribue à réduire le coût de l’exploitation à long terme.
4、Large éventail d’applications : les câbles optiques blindés peuvent être utilisés dans divers environnements tels que les fonds marins, les montagnes, les forêts, les villes, les zones rurales, etc.

Désavantages

1、Poids élevé : en raison de la conception de la couche protectrice du câble à fibres optiques blindé, ce dernier est plus lourd qu’un câble à fibres optiques ordinaire. Toutefois, cet inconvénient est acceptable dans une certaine mesure en raison de la protection supplémentaire qu’il offre dans des environnements complexes et dans le cadre d’un fonctionnement de longue durée.
2、Le prix est plus élevé que celui d’un câble optique ordinaire : en raison des matériaux et du contenu technologique plus élevés du câble optique armé, son prix est également plus élevé que celui d’un câble optique ordinaire non armé. Le prix d’un câble armé à 4, 6 ou 8 conducteurs est de 4 yuans par mètre, celui d’un câble à 12 conducteurs est de 7 yuans par mètre et celui d’un câble à 24 conducteurs est de 15 yuans par mètre. Les câbles armés sont beaucoup moins chers.

Applications pour les câbles à fibres optiques armés

Les câbles à fibres optiques armés sont devenus le premier choix pour de nombreuses applications professionnelles en raison de leurs excellentes propriétés de traction, de compression, de résistance à la corrosion et de protection, ainsi que de leur capacité à s’adapter à des environnements difficiles. Les câbles à fibres optiques armés ont un large éventail d’applications, principalement dans les domaines de l’énergie électrique, de la communication, des chemins de fer et autres.

Applications dans le secteur de l’énergie

Surveillance des lignes de transmission

Avec le développement des réseaux électriques modernes, de plus en plus d’équipements numériques sont largement utilisés dans les systèmes de surveillance de l’énergie. Les câbles à fibres optiques armés peuvent être utilisés pour fournir un canal de communication à large bande passante pour le système de lignes de transmission, ce qui facilite la collecte et la transmission en temps réel des données de surveillance et permet d’éviter les dommages causés aux câbles à fibres optiques par la corrosion et d’autres raisons. En outre, les câbles à fibres optiques blindés peuvent être automatiquement rompus en cas de danger, ce qui permet d’éviter efficacement les accidents de sécurité.

Communication électrique

Le câble à fibres optiques armé a un large éventail d’applications dans le domaine de la communication d’énergie, par exemple, il peut être utilisé dans le pipeline de communication entre la sous-station et la distribution d’énergie dans les villes ou les zones rurales. L’armure très résistante du câble armé peut protéger efficacement le corps du câble, ce qui rend son fonctionnement plus stable et plus fiable dans l’environnement des ponts et des autoroutes.

Applications dans le domaine des communications

Les câbles à fibres optiques armés ont un large éventail d’applications pour la communication dans des environnements difficiles, tels que la pose de câbles à fibres optiques sous-marins dans l’océan ou dans des conditions météorologiques difficiles lorsque la transmission de données sur de longues distances est nécessaire.

Applications dans le secteur ferroviaire

Les câbles à fibres optiques blindés sont devenus un élément indispensable dans le domaine de la transmission des signaux ferroviaires, tels que la transmission des signaux des voies ferrées à grande vitesse, le contrôle automatique décentralisé des trains (CTC), le système de communication d’urgence (ETCS) et ainsi de suite, qui reposent tous sur la technologie de transmission à grande vitesse des câbles à fibres optiques blindés.
Avec le développement continu de la technologie numérique, les câbles à fibres optiques armés seront utilisés dans un nombre croissant de domaines afin de fournir de meilleurs services pour le développement social et économique.

Le prochain article vous parlera des informations relatives aux types de câbles à fibres optiques armés. Continuez à nous prêter attention afin d’en savoir plus sur les informations relatives aux câbles. ZMS s’engage à fournir des câbles de haute qualité à des prix abordables. Si vous souhaitez en savoir plus sur les câbles, vous pouvez visiter notre page d’accueil ou nous contacter.
