Câble solaire H1Z2Z2-K
- H1Z2Z2-K est un câble photovoltaïque unipolaire
- Adapté aux installations fixes à l’intérieur et à l’extérieur des canalisations ou des systèmes ;
- Convient aux systèmes de production d’énergie photovoltaïque présentant des exigences élevées en matière de sécurité ;
- Meilleure résistance aux UV et à la corrosion ;
- Peut supporter des températures et une humidité élevées ;
- Meilleure résistance à l’huile, à l’acide, à l’alcali et à l’abrasion ;
- Retardateur de flamme, à faible dégagement de fumée et sans halogène.
- Câble solaire 4mm²ou 6mm²ect（personnalisable）
Câble photovoltaïque H1Z2Z2-K
Nom : Câble photovoltaïque
Modèle du produit : H1Z2Z2-K
Application : Conducteur et conducteur, conducteur et terre entre le système de production d’énergie photovoltaïque.

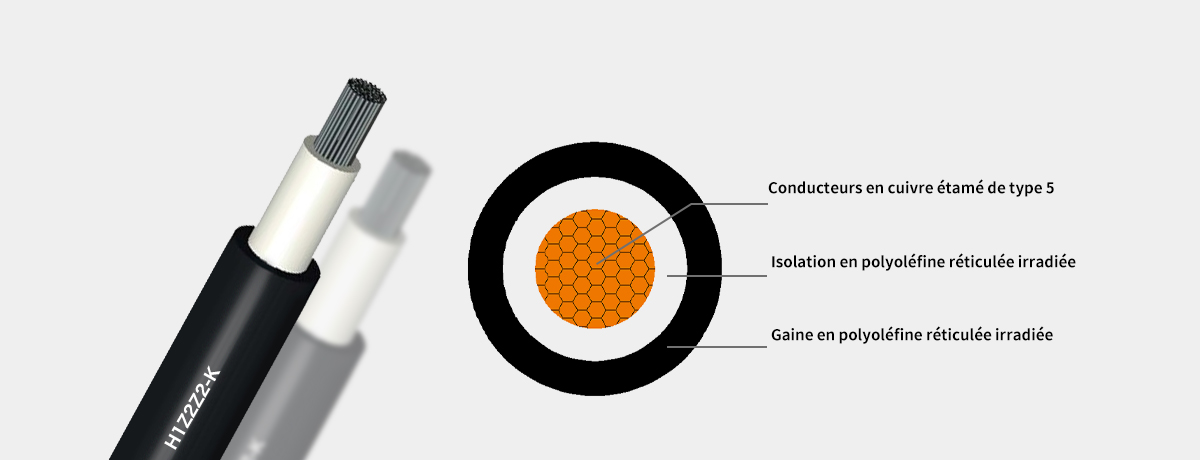

Structure : conducteur + isolation + gaine
Nombre de conducteurs : Monoconducteur / Multiconducteur
Section du conducteur : 1,5 mm²-185 mm² (d’autres spécifications peuvent être personnalisées).
Conducteur : fil multibrin en cuivre étamé conforme à la norme EN60228.5.
Isolation : matériau isolant en polyoléfine réticulée irradiée sans halogène et à faible teneur en fumée.
Matériau de la gaine : polyoléfine réticulée irradiée, sans halogène et à faible teneur en fumée, résistant aux UV et à la protection de l’environnement.
Couleur de l’isolant : noir (autres couleurs disponibles sur demande).
Couleur de la gaine : noir/rouge/(d’autres couleurs peuvent être personnalisées).
Caractéristiques techniques
Tension nominale du câble : AC U0/U=0,6/1kV ; DC 1,5/1,5kV
Tension d’essai : 6500V, 50HZ, 5 minutes.
Température nominale : De -45°C à 125°C ; -45℉ à +257℉.
Température ambiante : -40°C à +90°C. -40℉ à +194℉.
Durée de vie : 25 ans (approuvé par TUV/UL).
Température de court-circuit : 280℃, +536℉.
Rayon de courbure : Installation fixe >4x ; Installation mobile >5x.
Propriétés des matériaux/normes
Performance au feu : EN 60332-1-2:2004.
Émission de fumée : IEC 61034 ; Transmission lumineuse minimale de 60%.
Faible charge d’incendie : DIN 51900.
Certification : EN50618 : 2014.
Norme d’application : EN50618 : 2014
Section de votre fil solaire pour panneaux photovoltaïques
La section d’un câble correspond au diamètre de l’âme en cuivre destinée à conduire l’électricité: Elle est exprimée en mm², ce qui correspond à sa surface.
Pour faire une installation solaire sûre et sécurisée, il est nécessaire de choisir la bonne section. Celle-ci dépend du courant total de vos panneaux solaires et de la longueur de câble aller – retour (rouge + noir).
Vous trouverez le courant de votre panneau solaire sur la fiche technique ou au dos du panneau noté Imp :
| Longueur aller + retour en fonction du Imp | 2m | 4m | 6m | 8m | 10m | 12m | 14m | 16m | 18m | 20m |
| 4 mm² | 65A | 43A | 28A | 22A | 18A | 15A | 12.5A | 11A | 9A | 8A |
| 6 mm² | 80A | 65A | 40A | 30A | 25A | 21A | 18A | 16A | 14.5A | 12.5A |
Exemple : Une installation solaire est équipée de 2 panneaux de 300W délivrant chacun 10A de courant et 12m de câble aller-retour. Le courant total de l’installation est de 20A s’ils sont branchés en parallèle. On choisira donc une section de câble de 6mm² qui peut supporter 21A maximum pour cette longueur.
Choisir la bonne longueur du câble solaire
Les numéros de modèle et les lettres des câbles PV correspondent à différentes spécifications et caractéristiques de performance. « H » signifie résistance au feu, tandis que « Z » signifie retardateur de flamme. En comprenant la signification de ces lettres, nous pouvons mieux choisir les bons câbles pour notre système photovoltaïque. Dans votre installation, pour limiter les distance et avoir des sections plus petites, il faut optimiser la longueur de vos câbles dans votre aménagement, aller au plus court. Cela vous permettra de réaliser des économies de poids et de budget, mais c’est également important pour éviter une chute de tension ou un échauffement des câbles liés à un longueur trop longue ou trop courte.
En général, au cours du processus de sélection, nous devons choisir les produits de câble PV appropriés en fonction de nos besoins réels et des conditions environnementales.
À propos de H1Z2Z2
Le câble photovoltaïque est un câble spécial conçu pour les systèmes de production d’énergie photovoltaïque, qui est chargé de connecter les modules photovoltaïques, les onduleurs et d’autres équipements comme moyen de transmission de l’énergie et de contrôle du système. Le fait de ne pas utiliser des câbles spécialisés pour les applications solaires affectera la durée de vie de l’ensemble du système.

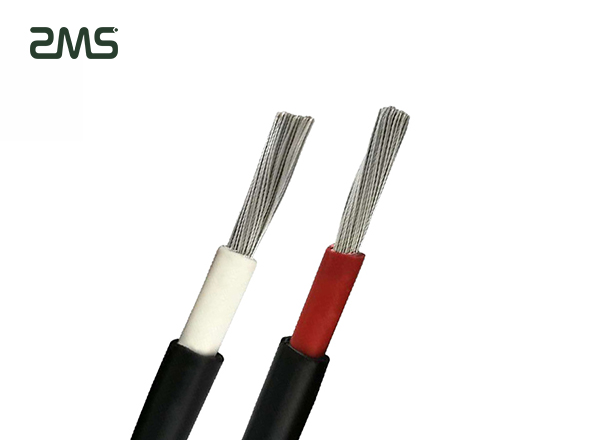

Les câbles PV sont généralement disponibles en différents modèles tels que TUV, PV1-F, PV1-R et H1Z2Z2-K. Le modèle H1Z2Z2-K du câble PV est un modèle ignifuge avec d’excellentes propriétés ignifuges et convient aux systèmes de production d’énergie photovoltaïque qui requièrent des performances élevées en matière de sécurité.
Le modèle H1Z2Z2-K est un câble solaire PV de tension 1500V , un câble photovoltaïque, un câble de connexion DC de panneau de la nouvelle norme EN50618 avec certification TUV, qui maintient les performances logistiques inchangées sur la base du PV1-F original, et optimise et améliore beaucoup les performances électriques, ce qui fournit un câble de connexion DC plus approprié pour les onduleurs à grande échelle sur le marché.
H1Z2Z2-K est un câble photovoltaïque, avec un système solaire photovoltaïque utilisé dans les communications, l’énergie électrique, la météorologie, la radio et la télévision, les indicateurs de coordonnées de navigation, les chemins de fer, les centrales électriques photovoltaïques et d’autres domaines de l’entreprise d’approvisionnement en énergie. Il peut également être utilisé dans le désert, où la différence de température entre le jour et la nuit est importante, sur la côte, où il y a du brouillard salin et de l’humidité, ainsi que sur les plateaux, où le rayonnement est fort.
Description des produits de ZMS câble
Les câbles H1Z2Z2-K fabriqués par ZMS sont typiques de la haute qualité de la plupart des câbles photovoltaïques.
ZMS Cables offre un service d’approvisionnement complet, principalement aux distributeurs et aux fournisseurs du monde entier. Ce service comprend des services de conseil, des services d’achat, des services de transport et des services après-vente.
Câble solaire H1Z2Z2-K pour l’interconnexion au sein de systèmes photovoltaïques tels que les panneaux solaires. Convient aux installations fixes à l’intérieur et à l’extérieur des conduits ou des systèmes, mais pas aux installations à enfouissement direct. Nos câbles solaires sont résistants aux UV conformément à la norme BS EN 50396, résistants aux UV conformément à la protection UV HD 605 / A1 et testés en termes de durabilité conformément à la norme EN 60216. Pour les installations où le feu, les émissions de fumée et les émanations toxiques constituent un risque potentiel pour la vie et l’équipement.
La température maximale d’utilisation est de 70°C (isolation PVC ou PE) ou de 90°C ( isolation XLPE) et la tension appliquée est de 600V ou 1000V.
Les câbles solaires H1Z2Z2-K ont une meilleure résistance aux UV et à la corrosion et peuvent supporter des températures et une humidité élevées ; ils ont une meilleure résistance à l’huile, à l’acide, à l’alcali et à l’abrasion ; ils sont retardateurs de flamme, à faible fumée et sans halogène.
Les câbles solaires sont découpés selon votre commande. A noter qu’il peut y avoir +/- 3% de différence, correspondant à la marge d’erreur de la machine et/ou du fabricant de câble : nous contrôlons les longueurs afin d’être au plus juste.
Responsabilité sociale de l’entreprise
ZMS Cable dispose d’une large gamme de produits, notamment : Câbles d’alimentation jusqu’à 500 kV, conducteurs AAC, AAAC, ACSR, câbles ABC, fils électriques, câbles d’instrumentation, câbles de télécommunication, fils d’arrêt. Grâce à une technologie de fabrication avancée, à de riches ressources humaines et à un système de gestion efficace, nous garantissons que tous les produits sont fabriqués en stricte conformité avec les normes GB, IEC, BS, NFC, ASTM, DIN, etc. Au-delà du contrôle de la qualité, ZMS s’efforce d’offrir des services d’une qualité bien supérieure à celle attendue.
L’ajusteur
Tous les câbles personnalisés conçus par notre ingénieur câble seront soumis à des tests selon les normes en vigueur et les critères de performance appropriés. Les essais de câbles sur mesure seront effectués sous notre accréditation CNAS, le cas échéant. Si l’industrie ou l’application l’exige, nous pouvons soumettre le câble à des processus de certification et d’approbation appropriés. Pour plus d’informations ou pour discuter d’éventuelles solutions de câbles sur mesure, veuillez remplir un formulaire de demande, ou email : info@zmscable.fr.
