- Le câble de mise à la terre PV est principalement utilisé pour la protection de la mise à la terre électrique du système PV.
- Il permet de prévenir efficacement les accidents électriques tels que les défauts de mise à la terre, les fuites et les chocs électriques.
- Il permet également de prévenir des problèmes tels que les interférences électromagnétiques et la foudre.
- La mise à la terre est très importante pour garantir la sécurité des installations photovoltaïques.
- C’est un élément indispensable et important d’une installation photovoltaïque.
Clips de mise à la terre pour PV solaire
ZMS offre un service personnalisé pour les clips de mise à la terre PV. Vous trouverez ici tous les modèles de produits dont vous avez besoin. Si vous avez besoin de clips de mise à la terre pour PV, vous pouvez nous contacter.
Cable de terre solaire

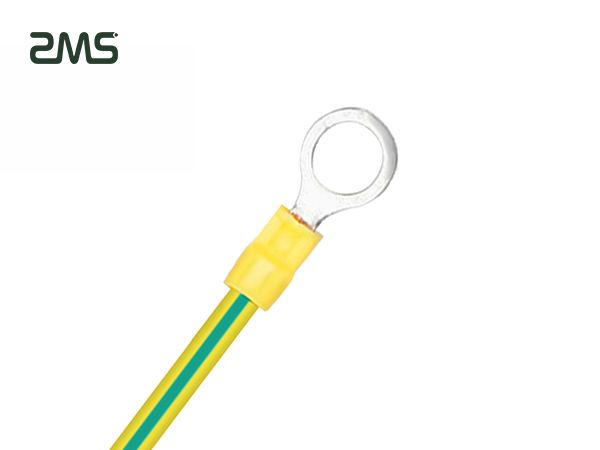

Nom du produit : Câble de mise à la terre du panneau solaire
Modèle : Câble de mise à la terre du panneau solaire
Marque : ZMS
Origine : Chine
Structure
Matériau conducteur : Cuivre / Cuivre étamé torsadé
Conducteur : monocœur
Gaine : PVC
Matériau isolant : PVC de haute qualité, personnalisable, résistant à l’abrasion, étanche à l’eau, résistant à l’huile et à la corrosion chimique, etc.
Tension nominale : AC 1kV DC 1,5kV
Isolation : Isolation XLPE
Gaine de protection : LSOH
Température de fonctionnement : -40 à 125 °C
Température ambiante minimale : Installation fixe -40 °C
Installation mobile -15 °C
Température de pose du câble : Pas inférieure à 0 °C
Rayon de courbure : Le rayon de courbure doit être au moins 6 fois le diamètre du câble
Rayon de courbure autorisé, diamètre du câble (D) inférieur ou égal à 16 mm, doit être d’au moins 4D, supérieur à 16 mm, doit être d’au moins 6D
Matériau : Fil de terre jaune-vert BVR (0,75 mm2, 1 mm2, 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 8 mm2, 10 mm2, 16 mm2, 25 mm2, autres tailles personnalisables)
Couleur : Fil bicolore jaune-vert (autres couleurs personnalisables)
Extrémités : Trou en cuivre pur M4/M6/M8 (autres diamètres de trou possibles)
Spécifications : 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, les longueurs peuvent être coupées à volonté : les tailles courantes sont 50 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm
Application : Connexion souple pour panneaux photovoltaïques, appareils électriques, dispositifs de commutation, fours électriques, batteries, etc.
Production : Réalisée par des entreprises conformes à la norme GB9330-88
Performances techniques : Ce produit est conçu conformément aux normes IEC227, IEC1034, IEC332
Paramètres techniques : Norme de mise en œuvre : JB/T8734.2-2012
Exigences de performance :
① Classe A ou B en faisceau, (hauteur de carbonisation) : ≤2,5 m
② Non-inflammable (distance non brûlée) : ≥50 mm
③ Densité de fumée (transmittance) ≥60%
④ Teneur en HCL ≤0,5 mg/g
Normes de mise à la terre des modules photovoltaïques
Les spécifications concernant la mise à la terre des composants photovoltaïques comprennent plusieurs aspects :
La nécessité de la mise à la terre : La mise à la terre est essentielle pour garantir la sécurité des personnes et le bon fonctionnement des équipements. Dans les systèmes photovoltaïques, le défaut à la terre peut affecter l’efficacité de la production d’électricité et accroître les risques de fuite de courant, ce qui présente un danger pour la sécurité.
Normes connexes
Normes internationales : La norme IEC 61730 spécifie les exigences de sécurité et les procédures de test des composants photovoltaïques, y compris les exigences de test de résistance de mise à la terre ; la norme UL 1703 énonce également les exigences relatives à la mise à la terre des composants photovoltaïques.
Conséquences d’une mauvaise mise à la terre : Une mise à la terre défectueuse peut entraîner des fuites de courant, des risques pour la sécurité, une corrosion électrique, etc., ce qui réduit l’efficacité de la production d’électricité et raccourcit la durée de vie des composants.
Mesures pour une mise à la terre correcte :
Choisir des dispositifs de mise à la terre de haute qualité, avec une résistance de mise à la terre inférieure à 10 ohms.
Connecter le châssis métallique des composants à la ligne de mise à la terre pour éviter toute fuite de courant.
Le conducteur de mise à la terre peut être en cuivre, en alliage, conforme aux spécifications électriques et de construction des normes, codes et réglementations applicables au lieu d’installation.
Les matériels de mise à la terre comprennent des vis de mise à la terre, des rondelles plates, des rondelles en étoile et des câbles de mise à la terre, tous fabriqués en acier inoxydable.
La connexion à la terre doit être effectuée par des électriciens qualifiés, utilisant des câbles de mise à la terre de taille appropriée pour relier les cadres des composants, tous les points de connexion des fils doivent être solides.
Mise à la terre entre les composants : Les trous de mise à la terre adjacents sur les cadres des composants peuvent être connectés pour assurer une mise à la terre sécurisée entre les composants.
Marquage de la mise à la terre : Les trous de mise à la terre des composants sont marqués pour une identification et une maintenance faciles (selon l’IEC 61730-1).
Ces mesures contribuent à garantir la sécurité, l’efficacité et la conformité de la mise à la terre des composants photovoltaïques.
Choisir le bon câble de mise à la terre photovoltaïque
Les différents modèles de câbles de mise à la terre ont leurs propres caractéristiques et situations d’application spécifiques. Pour les paramètres et l’application spécifiques des câbles de mise à la terre, le choix doit être fait en fonction des besoins réels et de l’environnement d’utilisation.
Lors du choix d’un câble de mise à la terre à égal potentiel, il est nécessaire de prendre en compte des facteurs tels que la section nominale du câble, le matériau de l’isolant, le nombre de conducteurs et le choix du matériau, afin de garantir une bonne efficacité de mise à la terre. Lors des tests de résistance de mise à la terre, il est possible de réduire la résistance de mise à la terre pendant les tests en ajoutant un agent de mise à la terre, en perçant plus profondément ou en brûlant légèrement la surface, afin de garantir qu’elle respecte les normes nationales et locales applicables. Lors de l’installation de câbles de mise à la terre à égal potentiel pour les systèmes photovoltaïques, il est important de tenir compte des conditions réelles de la centrale électrique, de réaliser des tests sur site et de choisir le matériau et les détails de traitement appropriés pour garantir le bon fonctionnement de la centrale électrique.
Comment choisir l’épaisseur du câble de mise à la terre
Le choix du câble de mise à la terre doit être déterminé en fonction de la capacité du module photovoltaïque et de la longueur du câble.
En général, avec l’augmentation de la capacité du module photovoltaïque et de la longueur du câble, l’épaisseur du câble de mise à la terre devrait également augmenter pour garantir un transfert de courant suffisant et des performances de sécurité.
Le diamètre du conducteur des câbles de mise à la terre photovoltaïques est principalement de 6 mm, 8 mm, 10 mm, etc., avec diverses spécifications, tandis que leur section transversale est généralement de 35 mm² ou 50 mm². Plus le diamètre du conducteur est grand, plus la résistance est faible et la capacité de résistance à la foudre est élevée.
L’épaisseur du câble de mise à la terre est directement liée à la sécurité et à la stabilité du système photovoltaïque.
| Scénarios possibles | 1 | 2 | 3 | 4 |
| Capacité des modules PV（KW） | 1-5 | 5-10 | 10-20 | ≥20 |
| Longueur du câble（m） | ≤20 | 20-50 | 50-100 | ≥100 |
| Taille recommandée du câble de terre（mm²） | 2.5 mm² | 4 mm² | 6 mm² | 10 mm² |
Il convient de noter que les recommandations ci-dessus ne sont données qu’à titre indicatif et que la sélection effective doit être basée sur les conditions spécifiques du système photovoltaïque, ainsi que sur les normes et réglementations locales en matière de sécurité électrique.
Description du produit ZMS
Haute qualité des produits. ZMS contrôle strictement les normes de production, maintenant les marges d’erreur dans une plage acceptable. Les câbles sont fabriqués avec précision, avec une surface lisse et sans bavures.
Matériaux sélectionnés. Sélection rigoureuse des matériaux, les matières premières sont triées avec soin et chaque fois sélectionnées sur place, contrôlées dès la source et méticuleusement forgées.
Support personnalisé, remise pour gros volume. ZMS propose un service de personnalisation. Ici, vous pouvez trouver tous les modèles de produits dont vous avez besoin. Avant de passer commande, veuillez fournir les dimensions spécifiques afin que nous puissions établir un devis (section transversale nécessaire, longueur, diamètre des trous de cosse, protection sur les points de sertissage des cosses, besoin de gaine thermorétractable ou de gaine bicolore thermorétractable sur les deux extrémités).
Avantages de l’emballage
Le plateau de chargement est fabriqué en bois de distillation, économique et respectueux de l’environnement.
L’agencement raisonnable permet de maximiser l’utilisation de l’espace et d’économiser des coûts.
Chaque couche est recouverte d’un couvercle en bois, ce qui permet d’éviter l’extrusion.
L’intérieur et l’extérieur de l’emballage sont enveloppés d’un film PE résistant à l’humidité, ce qui permet d’obtenir un bon effet de résistance à l’humidité.
Informations complémentaires
Ce conducteur est sans halogènes (pas de flamme ni de propagation d’incendie), avec une faible émission de gaz toxiques et aucun gaz corrosif.
Note : Le câble photovoltaïque TÜV doit être conservé au sec et ventilé à l’intérieur lorsqu’il est stocké et placé dans un endroit à l’abri de la lumière pour le protéger de l’humidité, de la lumière du soleil ou des températures élevées.
Qu’est-ce que la mise à la terre ?
Il nous semble important de vous rappeler ce qu’est la mise à la terre, aussi appelée « liaison équipotentielle ».
La ligne de mise à la terre fait référence au fil conducteur qui relie les parties métalliques telles que les boîtiers d’équipements ou de dispositifs, les circuits, etc, à la terre, afin de garantir la sécurité des personnes et le bon fonctionnement des équipements.
Le fil de mise à la terre PV, également connu sous le nom de fil de protection de la terre du système PV, est principalement utilisé pour la protection de la mise à la terre électrique du système PV afin de prévenir l’apparition d’accidents électriques tels que les défauts de mise à la terre, les fuites et les chocs électriques, et aide également à prévenir les problèmes tels que les interférences électromagnétiques et les coups de foudre. Sachez que la mise à la terre est importante à mettre en œuvre pour assurer la sécurité d’une installation photovoltaïque. Le câble de mise à la terre est un composant indispensable et important d’une centrale photovoltaïque.
La mise à la terre à égal potentiel doit être réalisée avec une faible résistance et une tension nulle autant que possible. Si la résistance de mise à la terre dépasse les normes, cela peut entraîner un courant de mise à la terre excessif, réduisant ainsi l’efficacité de la protection et augmentant le risque d’incendie et d’autres accidents de sécurité.
Où devrait-on placer la ligne de mise à la terre à égal potentiel pour les installations photovoltaïques ?
La ligne de mise à la terre à égal potentiel des centrales photovoltaïques devrait être connectée aux principaux points de mise à la terre de l’équipement de la centrale, au principal point de mise à la terre des systèmes de distribution AC/DC, au principal point de mise à la terre des onduleurs en série, au principal point de mise à la terre des boîtiers de jonction, ainsi qu’au conducteur de mise à la terre sur le toit. Avant de faire un choix spécifique, il est nécessaire de réaliser des tests sur site pour mesurer la résistance à la terre, la résistance de mise à la terre et d’autres endroits comme les salles des machines, afin de garantir l’efficacité du système de mise à la terre à égal potentiel.
Questions fréquemment posées
1. Peut-on utiliser un câble en cuivre à âme pour remplacer un fil de mise à la terre ?
En général, il est possible d’utiliser un câble en cuivre à âme en remplacement du fil de mise à la terre, tant que cela respecte les normes électriques correspondantes. Cependant, étant donné que le fil de mise à la terre présente une certaine élasticité et une résistance à la corrosion, son utilisation est généralement plus fiable et pratique que celle d’un câble en cuivre à âme.
2. Peut-on utiliser plusieurs fils de mise à la terre dans les composants photovoltaïques ?
Dans les composants photovoltaïques, un seul fil de mise à la terre est nécessaire. L’utilisation de plusieurs fils de mise à la terre pourrait entraîner une surcharge électrique ou des dysfonctionnements.
Service
À propos de ZMS
Premier fournisseur chinois de solutions de fils et de câbles.
ZMS est l’un des principaux fournisseurs de solutions de fils et de câbles en Chine, avec une grande force, une grande échelle, une large gamme de produits et des équipements avancés. ZMS Câble dispose de plusieurs lignes de production de câbles automatisées à la pointe de la technologie, avec des équipements de test et d’inspection de première classe, ainsi que des laboratoires de test et d’application de la sécurité des câbles.
Compétences principales-Certification Certification JET/PSE/CE/VDE/UL, TUV/CCC/ IATF16949:2016/ DEKRA
Responsabilité sociale de l’entreprise
Les produits de câbles de ZMS sont variés, comprenant divers câbles utilisés pour les systèmes de génération d’énergie photovoltaïque et les composants photovoltaïques, tels que les câbles photovoltaïques PV1-F, H1Z2Z2 ; ainsi que les câbles de terre, les câbles solaire MC4 connecteur PV ect. De plus, ZMS fabrique également des câbles électriques de 500 kV et moins, des câbles AAC, AAAC, ACSR, ABC, des fils, des câbles d’instrumentation, des câbles de communication, des câbles de contrôle, des câbles RF et des conducteurs d’antenne.
Grâce à une technologie de production avancée, à des ressources humaines abondantes et à un système de gestion efficace, nous nous assurons que tous nos produits sont strictement conformes aux normes BS, EN, TUV, GB, IEC, BS, NFC, ASTM, DIN, etc. En plus du contrôle qualité, ZMS s’efforce également de fournir un niveau de service dépassant les attentes. Vous trouverez ici des partenaires dignes de confiance.
L’ajusteur
ZMS offre un service personnalisé. Vous trouverez ici tous les modèles de produits dont vous avez besoin. Si vous souhaitez obtenir plus d’informations, n’hésitez pas à nous contacter.
Tous les câbles personnalisés conçus par notre ingénieur câble seront soumis à des tests selon les normes en vigueur et les critères de performance appropriés. Les essais de câbles sur mesure seront effectués sous notre accréditation CNAS, le cas échéant. Si l’industrie ou l’application l’exige, nous pouvons soumettre le câble à des processus de certification et d’approbation appropriés. Pour plus d’informations ou pour discuter d’éventuelles solutions de câbles sur mesure, veuillez remplir un formulaire de demande, ou email:sales@zmscable.com.
