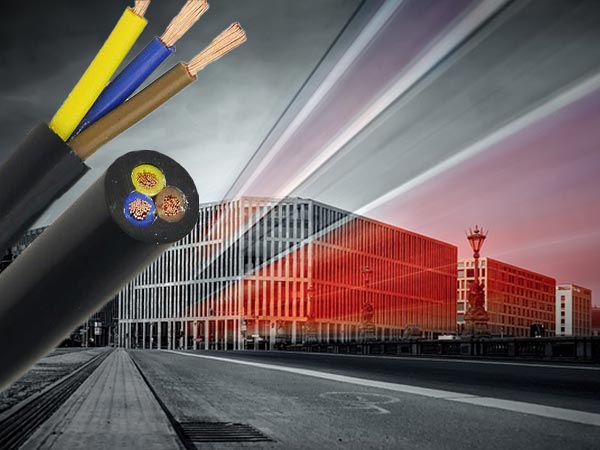

Câble de Puissance Souple
Un câble de puissance souple est un type de câble électrique qui est fabriqué avec un revêtement en caoutchouc ou en silicone pour rendre le câble plus souple et plus facile à manipuler.
Il est souvent utilisé dans les applications industrielles, les machines et les équipements pour transporter de l’énergie électrique à des endroits difficiles d’accès.
Produits de Câble de Puissance Souple
Câble H07V-U
Le câble H07V-U est un type de câble électrique souple pour usage général. Il est fabriqué en conformité avec la norme européenne EN 50525-2-11.
Structure :
La structure du câble H07V-U comprend une âme en cuivre étamé et une isolation en PVC. Il peut également comporter un revêtement en caoutchouc pour une protection supplémentaire contre les rayures et la poussière.
Caractéristiques :
Ses caractéristiques incluent une excellente résistance à la température, à la traction et à la flexion. Il est également résistant à la moisissure, aux rayons UV et à l’huile. De plus, il a une résistance thermique suffisante pour être utilisé dans des conditions normales de fonctionnement.
Conducteur : conducteur multibrin en cuivre, conformément à la norme GB/T 3956 niveau 5 (équivalent à la norme IEC60228.5)
Isolation : PVC
Gaine : PVC
Couleur de la gaine : noir ou gris (câble personnalisé)
Âme simple : 20D±0.05, âme multiple : 15D±0.05
Marquage des âmes : ≤ 5 âmes, âmes colorées ; âmes noires, numérotation blanche, fils de terre jaunes et verts
Section transversale : 0,75-2,5mm² 0,5, 2,5-35mm² (catalogue CCC à l’extérieur du produit, pas de certification CCC)
Tension d’essai : 2000V pendant 5 min.
Température nominale : 0°C à 90°C
Norme : IEC502, IEC332-3
| Nombre et diamètre des fils (mm) | En général Diamètre(mm) | Poids(kg/km) | Charge de rupture calculée(kN) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 7/1.70 | 5.10 | 43 | 2.84 | 1.8017 |
| 7/2.10 | 6.30 | 66 | 4.17 | 1.1806 |
| 7/2.50 | 7.50 | 94 | 5.78 | 0.8332 |
| 7/3.00 | 9.00 | 135 | 7.94 | 0.5786 |
| 19/1.80 | 9.00 | 133 | 8.45 | 0.5950 |
Câble H07RN-F
Le câble H07RN-F est un type de câble souple pour usage général, conforme à la norme européenne EN 50525-2-11.
Structure :
La structure du câble H07RN-F comprend une âme en cuivre étamé et une isolation en caoutchouc naturel. Il peut également comporter un revêtement en caoutchouc pour une protection supplémentaire contre les rayures et la poussière.
Caractéristiques :
Ses caractéristiques incluent une excellente résistance aux influences extérieures telles que l’eau, la chaleur et l’abrasion. Il est également résistant à la moisissure, aux rayons UV et à l’huile, et peut être utilisé à des températures allant jusqu’à 90°C.
Conducteur : conducteur en cuivre flexible de catégorie 6 conforme à la norme BS EN 60228 (anciennement BS 6360).
Entretoise : PET (ruban de polyester)
Gaine : composé de caoutchouc, type EM5 selon BS EN 50363
Tension de fonctionnement : 1000V
Température de fonctionnement : -40°C à +85°C
Rayon de courbure : 6x OD Versions spéciales sur demande
Codes couleur : RD-rouge, E-noir
Norme : BS EN 50525-2-81
| Nombre et diamètre des fils (mm) | En général Diamètre(mm) | Poids(kg/km) | Charge de rupture calculée(kN) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 7/1.55 | 4.65 | 36.44 | 4.22 | 2.52 |
| 7/1.68 | 5.04 | 42.44 | 4.92 | 2.16 |
| 7/1.96 | 5.88 | 57.89 | 6.72 | 1.58 |
| 7/2.12 | 6.36 | 67.56 | 7.84 | 1.36 |
| 7/2.47 | 7.41 | 92 | 10.7 | 0.998 |
Câble NYY
Structure :
Le câble NYY est un type de câble électrique souple utilisé pour l’alimentation en électricité à basse tension. Il se compose d’un conducteur en cuivre nu entouré d’un isolant en caoutchouc ou en matière synthétique, et peut également comporter une gaine en PVC pour une protection supplémentaire.
Caractéristiques :
Les caractéristiques incluent une excellente résistance à l’abrasion, une grande flexibilité pour une installation facile, une forte résistance à la chaleur, à l’humidité et à la corrosion, et une faible résistance électrique pour une performance électrique optimale.
Température nominale fixe : -30°C à +60°C
Protection fixe : +85°C
Cintrage : -15°C à +60°C, isolation testée jusqu’à +90°C
Rayon de courbure minimum
Fixe : 4 x OD
Cintrage : 6 x OD
Conducteur : conducteur en cuivre souple de catégorie 5
Isolation : EPR (caoutchouc éthylène-propylène)
Gaine : PCP (Polychloroprène)
Normes : Din 57282, VDE 0282, VDE 0615, VDE 0472 et BS6500 (jusqu’à 5 conducteurs)
| Nombre et diamètre des fils (mm) | En général Diamètre(mm) | Poids(kg/km) | Charge de rupture calculée(kN) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 7/4.42 | 13.26 | 296 | 32.7 | 0.311 |
| 7/4.77 | 14.31 | 345 | 38.1 | 0.268 |
| 19/3.26 | 16.3 | 434 | 46.7 | 0.211 |
| 19/3.66 | 18.30 | 551 | 59.0 | 0.168 |
| 19/3.69 | 18.45 | 560 | 59.8 | 0.1648 |
Câble N2XH
Structure :
Le câble N2XH est un type de câble électrique souple utilisé pour l’alimentation en électricité à haute tension. Il se compose d’un conducteur en cuivre nu entouré d’un isolant en caoutchouc ou en matière synthétique, et peut également comporter une gaine en PVC pour une protection supplémentaire.
Caractéristiques :
Les caractéristiques incluent une excellente résistance à la chaleur, à l’humidité et à la corrosion, une grande flexibilité pour une installation facile, une forte isolation électrique pour une sécurité accrue, et une faible perte d’isolation pour une performance électrique optimale.
Conducteur : Conducteur flexible en cuivre (classe V) conforme aux normes BS EN 60228:2005 et EN 60228.
Isolation : Isolation en PVC, type TI-1 selon BS 7655 et HD 21.3S3:1995/A2:2008.
Tension nominale : 450/750V
Tension d’essai : 2 500 V CA
Température maximale : 70°C
Normes : BS EN 50525-2-31 (anciennement BS 6004, Cenelec HD21.3) BS EN / IEC 60332-1-2
| Nombre et diamètre des fils (mm) | En général Diamètre(mm) | Poids(kg/km) | Charge de rupture calculée(kN) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 7/4.42 | 13.26 | 296 | 32.7 | 0.311 |
| 7/4.77 | 14.31 | 345 | 38.1 | 0.268 |
| 19/3.26 | 16.3 | 434 | 46.7 | 0.211 |
| 19/3.66 | 18.30 | 551 | 59.0 | 0.168 |
| 19/3.69 | 18.45 | 560 | 59.8 | 0.1648 |
Câble JZ-500
Structure :
Le câble JZ-500 est un type de câble électrique souple, également connu sous le nom de câble électrique en acier à revêtement isolant. Il se compose d’un conducteur en acier recouvert d’un revêtement isolant en PVC ou en matière synthétique pour une protection supplémentaire.
Caractéristiques :
Les caractéristiques du câble JZ-500 incluent une forte résistance mécanique pour une durabilité accrue, une grande flexibilité pour une installation facile, une faible perte d’isolation pour une performance électrique optimale, et une forte résistance à l’abrasion et à la corrosion.
Tension nominale : 300V
Température maximale de fonctionnement du conducteur : 60°C
Température maximale de court-circuit du conducteur : 200°C
Température minimale d’installation : -25°C
Conducteur : cuivre ultra-flexible à brins fins de grade 6
Séparateur : Ruban
Isolation : EPR (caoutchouc éthylène-propylène) EI4
Gaine : caoutchouc EM3
| Nombre et diamètre des fils (mm) | En général Diamètre(mm) | Poids(kg/km) | Charge de rupture calculée(kN) | Calculée Résistance en courant continu à 20℃(ohm/km) |
|---|---|---|---|---|
| 7/4.42 | 13.26 | 296 | 32.7 | 0.311 |
| 7/4.77 | 14.31 | 345 | 38.1 | 0.268 |
| 19/3.26 | 16.3 | 434 | 46.7 | 0.211 |
| 19/3.66 | 18.30 | 551 | 59.0 | 0.168 |
| 19/3.69 | 18.45 | 560 | 59.8 | 0.1648 |
Applications de Câble flexible
Les applications courantes pour le câble H07V-U incluent l’alimentation électrique pour les équipements industriels, les appareils électroménagers, les installations électriques dans les bâtiments et les systèmes de climatisation et de ventilation. Il est également souvent utilisé pour les câblages temporaires dans les industries de la construction et de l’événementiel.
Les applications courantes pour le câble H07RN-F incluent l’alimentation électrique pour les équipements industriels, les machines mobiles, les installations électriques dans les bâtiments, les systèmes de climatisation et de ventilation, ainsi que les câblages temporaires dans les industries de la construction et de l’événementiel. Il est également souvent utilisé pour les câblages en extérieur, car il est résistant aux conditions météorologiques difficiles telles que la pluie, la neige et le vent.
Les applications courantes du câble N2XH incluent les alimentations électriques pour les systèmes de climatisation, les machines industrielles, les systèmes de transport, les systèmes de distribution d’énergie, etc. Il est souvent utilisé pour les installations extérieures en raison de sa flexibilité, de sa résistance aux conditions environnementales et de sa performance électrique fiable à haute tension.
Les applications courantes du câble JZ-500 incluent les alimentations électriques pour les systèmes de transport, les machines industrielles, les systèmes de distribution d’énergie, les systèmes de sécurité, etc. Il est souvent utilisé pour les installations extérieures en raison de sa flexibilité, de sa durabilité et de sa performance électrique fiable.
Choisissez Le Câble de Puissance Souple de Haute Qualité de ZMS
ZMS est un fabricant de câbles de puissance souples de haute qualité, reconnu pour la qualité de ses produits et sa satisfaction client. Nous sommes fiers de fournir des câbles électriques souples pour de nombreuses applications différentes, allant des installations électriques industrielles aux systèmes de sécurité incendie mobiles.
L’usine de ZMS est équipée des dernières technologies et machines pour produire des câbles électriques de haute qualité. Tous les câbles sont rigoureusement testés pour garantir leur conformité aux normes de sécurité les plus élevées.
Nous sommes déterminés à fournir des produits fiables et durables pour répondre aux besoins de les clients. Nous nous engageons à offrir un excellent service à la clientèle, une livraison rapide et une qualité de produit irréprochable.
En choisissant nos câbles de puissance souples, vous pouvez être assuré d’une qualité supérieure et d’une performance fiable pour vos installations électriques. ZMS est impatient de travailler avec vous pour vous fournir les meilleurs produits et services.
