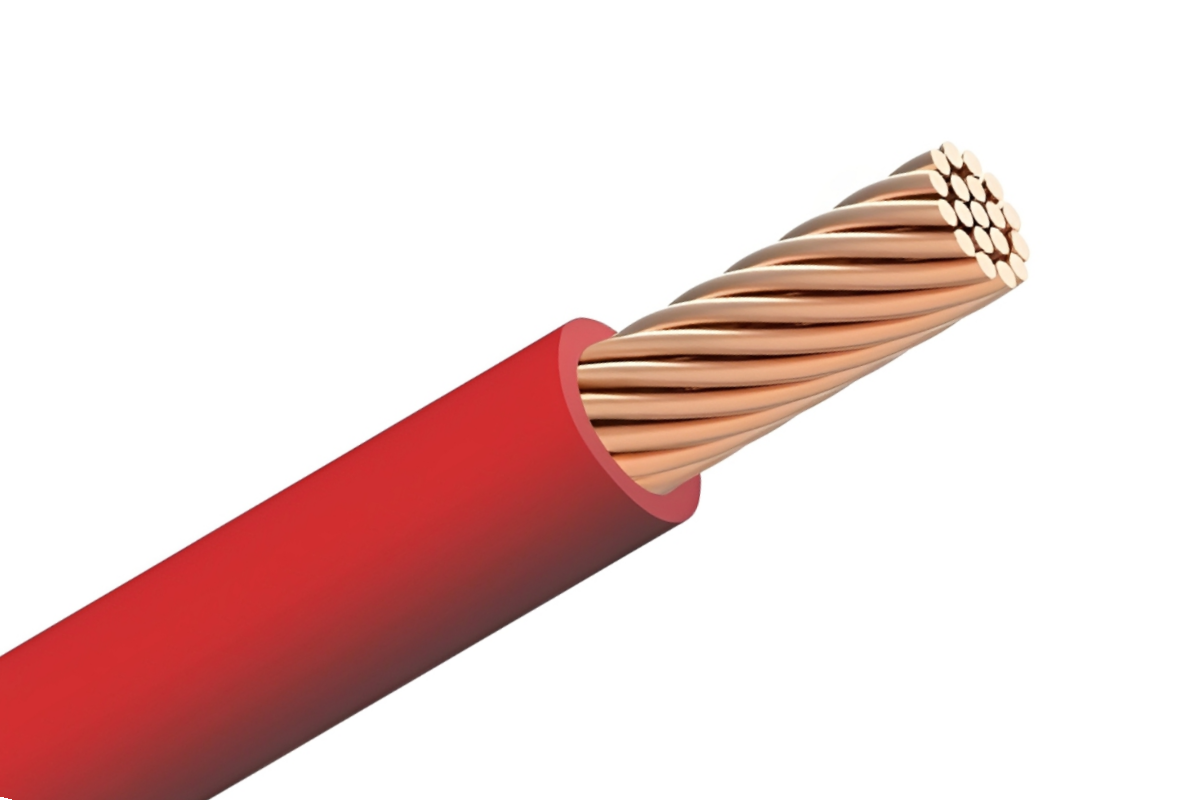

- Câble H07V-R – Le choix idéal pour les installations fixes intérieures
- Isolation PVC retardateur de flamme – Conforme à la norme IEC 60332-1
- Conducteur cuivre rigide (Classe 2) – Excellente conductivité et durabilité
- Disponible en plusieurs couleurs – Identification facile des circuits
- Adapté aux armoires électriques, tableaux de distribution, systèmes d’éclairage
- Fabrication professionnelle par ZMS CABLE – Service de personnalisation sur demande
- Stock important · Livraison rapide · Projets dans le monde entier
Description du produit
Le câble H07V-R est un câble unipolaire à isolation PVC conforme aux normes européennes, principalement utilisé pour le câblage de systèmes d’éclairage, de circuits de commande et pour la transmission de signaux dans les équipements électriques basse tension. Il est constitué d’un conducteur en cuivre étamé multi-brins de classe 2, offrant une bonne flexibilité, et d’une gaine isolante en PVC écologique. Conçu pour une tension nominale de 450/750V, ce câble présente une excellente résistance aux huiles, une propriété retardatrice de flamme conforme à la norme IEC 60332-1, et une grande souplesse de pose. Il est adapté aux installations fixes à l’intérieur des équipements industriels, ainsi qu’à certaines applications mobiles, avec une plage de température allant de -40°C à +90°C. Le H07V-R est certifié CE, TUV, RoHS, ce qui en fait un câble de référence sur le marché européen.
Construction
| Élément | Description |
| Conducteur | Cuivre toronné, classe 2 selon IEC 60228 (fil rigide multi-brins) |
| Isolation | Polychlorure de vinyle (PVC), type TI1 selon EN 50363-3 |
Applications du câble H07V-R
- Câblage fixe basse tension à l’intérieur des bâtiments
- Connexions internes dans les armoires électriques et tableaux de distribution
- Installation de circuits d’éclairage et d’alimentation électrique
- Câblage électrique dans des conduits, gaines ou chemins fermés
- Connexion de circuits de commande dans des équipements industriels
Standard
EN 50525-2-31, IEC 60227, IEC 60332-1, CE, RoHS, TÜV
Paramètres
| Caractéristique | Valeur |
| Type de conducteur | Cuivre toronné rigide (Classe 2) |
| Tension nominale | 450/750 V |
| Isolation | PVC (sans plomb, conforme RoHS) |
| Température de service | -5 °C à +70 °C |
| Température en court-circuit | Jusqu’à 160 °C |
| Normes | EN 50525-2-31, IEC 60227, CEI 60332-1 |
| Couleurs disponibles | Rouge, bleu, noir, jaune/vert, etc. |
| Sections disponibles | De 1.5 mm² à 25 mm² et plus sur demande |
| Conditionnement | Rouleaux de 100 m / tourets personnalisés |
Données techniques
| Section nominale (mm²) | Diamètre du conducteur (mm) | Épaisseur d’isolation (mm) | Diamètre total approx. (mm) | Résistance max. à 20°C (Ω/km) | Intensité admissible (A) | Poids approx. (kg/km) |
| 1,0 | 1,15 | 0,6 | 2,8 | 18,1 | 15 | 14 |
| 1,5 | 1,45 | 0,7 | 3,2 | 12,1 | 18 | 21 |
| 2,5 | 1,85 | 0,8 | 4,0 | 7,41 | 25 | 33 |
| 4,0 | 2,35 | 0,8 | 4,6 | 4,61 | 32 | 49 |
| 6,0 | 2,90 | 0,8 | 5,2 | 3,08 | 41 | 70 |
| 10 | 3,70 | 1,0 | 6,9 | 1,83 | 57 | 118 |
| 16 | 4,70 | 1,0 | 8,0 | 1,15 | 76 | 173 |
| 25 | 5,85 | 1,2 | 9,7 | 0,727 | 101 | 253 |
| 35 | 6,95 | 1,2 | 10,8 | 0,524 | 125 | 332 |
| 50 | 8,15 | 1,4 | 12,5 | 0,387 | 150 | 451 |
| 70 | 9,70 | 1,4 | 14,1 | 0,268 | 192 | 625 |
| 95 | 11,30 | 1,6 | 16,3 | 0,193 | 232 | 831 |
| 120 | 12,50 | 1,6 | 17,6 | 0,153 | 269 | 1 030 |
| 150 | 14,00 | 1,8 | 19,6 | 0,124 | 309 | 1 270 |
| 185 | 15,80 | 2,0 | 21,8 | 0,0991 | 355 | 1 570 |
| 240 | 17,90 | 2,2 | 24,3 | 0,0754 | 415 | 2 070 |
| 300 | 20,00 | 2,4 | 26,8 | 0,0601 | 476 | 2 580 |
Avantages du câble H07V-R
- Conformité internationale : Le câble H07V-R de ZMS est conforme aux normes EN 50525-2-31 et IEC 60227, assurant un haut niveau de sécurité pour les installations électriques basse tension.
- Conducteur cuivre haute performance : Fabriqué avec un conducteur en cuivre nu toronné (classe 2), il garantit une excellente conductivité et fiabilité pour le câblage fixe.
- Isolation PVC ignifuge et écologique : L’isolation en PVC respecte la norme IEC 60332-1, offrant une protection contre le feu tout en répondant aux exigences environnementales modernes (sans plomb, conforme RoHS).
- Câble souple et facile à installer : Grâce à sa structure compacte et flexible, le câble H07V-R est idéal pour une pose facile dans des espaces réduits, gaines ou chemins complexes.
- Couleurs variées disponibles : Un large choix de couleurs permet une identification rapide des circuits, simplifiant la maintenance et les modifications sur site.
- Câbles personnalisables sur demande : ZMS CABLE propose un service de câbles sur mesure, incluant le choix de section, couleur, longueur et conditionnement, pour répondre aux besoins spécifiques de chaque projet.
- Certifié CE, RoHS, TÜV : Nos câbles H07V-R disposent de certifications internationales complètes, garantissant leur conformité sur les marchés européens et mondiaux.
Comparaison détaillée entre le câble H07V-R et d'autres câbles
| Caractéristique | H07V-R | H07V-K | H07V-U | H05V-U | H05V-R |
| Type de conducteur | Cuivre torsadé (Classe 2) | Cuivre souple (Classe 5) | Cuivre rigide (Classe 1) | Cuivre rigide (Classe 1) | Cuivre torsadé (Classe 2) |
| Structure | Conducteur multi-brins torsadés | Conducteur fin torsadé, flexible | Conducteur monobrin rigide | Conducteur monobrin rigide | Conducteur multi-brins torsadés |
| Isolation | PVC (Polyvinylchlorure) | PVC (Polyvinylchlorure) | PVC (Polyvinylchlorure) | PVC (Polyvinylchlorure) | PVC (Polyvinylchlorure) |
| Plage de température | -15°C à +70°C | -15°C à +70°C | -15°C à +70°C | -15°C à +70°C | -15°C à +70°C |
| Tension nominale | 450/750V | 450/750V | 450/750V | 300/500V | 300/500V |
| Normes et certifications | EN 50525-2-31, IEC 60227-3 | EN 50525-2-31, IEC 60227-3 | EN 50525-2-31, IEC 60227-3 | EN 50525-2-31, IEC 60227-3 | EN 50525-2-31, IEC 60227-3 |
| Applications | Installations fixes à l’intérieur des bâtiments | Applications nécessitant une grande flexibilité | Installations fixes dans des environnements secs | Applications légères et fixes, câblage domestique | Applications légères et fixes, câblage domestique |
| Flexibilité | Modéré (moins flexible que H07V-K) | Très flexible, pour applications mobiles | Peu flexible, surtout pour installations fixes | Moins flexible, utilisé dans des câblages légers | Modéré (moins flexible que H07V-K) |
| Applications spécifiques | Tableaux électriques, circuits fixes, systèmes de câblage dans des espaces confinés | Utilisé pour des applications nécessitant une grande flexibilité (par exemple, des appareils mobiles) | Câblage fixe dans les systèmes d’alimentation, principalement dans des installations industrielles | Câblage pour appareils ménagers, installation simple | Câblage léger pour appareils ménagers, installations simples |
| Résistance au feu | Conforme à IEC 60332-1 | Conforme à IEC 60332-1 | Conforme à IEC 60332-1 | Conforme à IEC 60332-1 | Conforme à IEC 60332-1 |
| Épaisseur de l’isolant | 0,6 à 2,0 mm selon la section | 0,6 à 2,0 mm selon la section | 0,6 à 2,0 mm selon la section | 0,6 à 2,0 mm selon la section | 0,6 à 2,0 mm selon la section |
| Applications spéciales | Utilisé dans des espaces fixes confinés où une flexibilité modérée est suffisante | Utilisé dans des environnements où une flexibilité élevée est requise, comme les équipements mobiles | Principalement utilisé pour des installations fixes dans des environnements secs | Utilisé dans des environnements légers, comme des appareils domestiques | Utilisé dans des environnements légers, principalement dans des applications domestiques |
FAQ – Questions fréquentes
1. Le câble H07V-R est-il souple ?
Le H07V-R utilise un conducteur en cuivre rigide (classe 2), il est moins souple que les câbles multibrins flexibles (classe 5), mais plus flexible que les conducteurs pleins. Il est idéal pour les installations fixes.
2. Est-ce que ZMS propose des câbles H07V-R avec d’autres couleurs ou longueurs ?
Oui. ZMS CABLE fournit un service de câbles sur mesure, avec choix de la couleur, de la section et de la longueur selon votre projet.
3. Peut-on utiliser ce câble en extérieur ?
Le H07V-R est conçu pour l’usage intérieur, dans des conduits ou gaines. Pour des applications extérieures ou enterrées, des câbles avec gaine spéciale sont recommandés (contactez-nous pour conseil).
4. Le câble est-il certifié ?
Oui, nos câbles H07V-R sont certifiés CE, RoHS, TÜV, et conformes aux normes européennes en vigueur.
5. Puis-je commander de grandes quantités directement auprès de ZMS ?
Absolument. ZMS CABLE est un fabricant expérimenté pouvant répondre aux commandes en gros volumes pour des projets industriels, résidentiels ou d’infrastructure.
